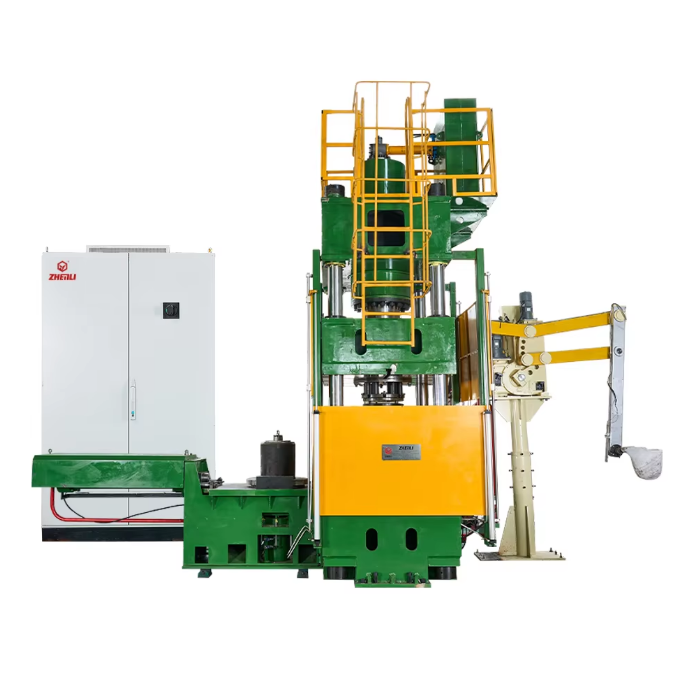

알루미늄 다이캐스팅 기계 사용 시 다공성 감소 방법

다공성: 모든 알루미늄 주입에서 숨겨진 비용

기공률은 알루미늄 고압 다이캐스팅에서 가장 심각한 품질 문제로 꼽힌다. 기공 관련 불량률은 이윤을 지속적으로 침식시킨다—한 연구에 따르면, 냉실 알루미늄 다이캐스팅 과정에서 기공은 다른 어떤 요인보다도 더 많은 불량 주조물을 유발한다. 경제적 손실은 급격히 누적된다: 폐기된 부품, 재가공 인건비, 납기 지연, 그리고 다른 공급업체를 찾기 시작하는 실망한 고객들이다.

근본 원인은 복잡하지 않다. 용융 알루미늄이 고속·고압으로 다이 캐비티 내부로 주입될 때, 유동은 본질적으로 난류 상태가 된다. 이 난류는 공기를 포획한다. 금속이 응고되면서 포획된 기체가 기공으로 남는다. 냉각 중 수축 또한 추가적인 기공을 유발한다. 결과적으로 외관상 완벽해 보이는 부품이라도 내부에 압밀 밀봉성, 가공성, 구조적 강도를 저해할 수 있는 약점을 품게 된다.

좋은 소식은 무엇인가? 다공성은 사업 운영의 피할 수 없는 비용으로 받아들여야 하는 것이 아니라는 점이다. 기계 설정, 공정 제어, 금형 설계에 적절한 접근 방식을 적용하면, 심지어 엄격한 사양도 충족하는 수준까지 다공성을 줄일 수 있다.

기계의 주입 파라미터에서 시작하라

주입 단계는 대부분의 다공성 문제가 발생하는 시점이다. 주입 프로파일을 올바르게 설정하는 것이 단일 조정보다 훨씬 더 큰 영향을 미친다.

느린 주입 속도는 특히 주의를 기울여야 한다. 주입의 초기 단계—금속이 처음으로 주입 슬리브에 들어가는 순간—에서는 용융 금속 내부로 공기를 끌어들이지 않도록 충분히 느리게 이동해야 한다. 흔한 실수는 느린 주입 속도를 너무 빠르게 설정해 슬리브 벽면에 공기 파장을 유발하고, 그 공기가 캐비티 안으로 유입되는 것이다. 주입 슬리브 지름과 부품 형상에 따라 달라지긴 하지만, 일반적으로 느린 주입 속도를 20–30% 낮추면 다공성이 눈에 띄게 감소한다.

느린 주입에서 빠른 주입으로 전환되는 지점도 매우 중요하다. 너무 일찍 전환하면 공기가 유입되고, 너무 늦게 전환하면 금속이 게이트에 도달하기 전에 식기 시작한다. 대형 알루미늄 일체형 다이캐스팅에 대한 연구 결과에 따르면, 고속 피스톤 전환 위치를 단 40mm만 이동시켜도 기공률 수준에서 측정 가능한 차이가 발생한다. 이 파라미터가 얼마나 민감한지를 보여주는 사례이다.

충진 완료 후 적용되는 증압 압력(intensification pressure) 역시 중요한 조정 변수이다. 실험 계획법(Design of Experiment)을 적용한 연구들은 증압 압력 적용이 주조 시편 내 기공률 감소에 결정적인 역할을 하며, 인장 강도와 연신율 모두 향상시킨다는 것을 입증하였다. 증압 압력을 너무 낮게 설정하면 수축 기공이 남고, 너무 높게 설정하면 다이 플래시(die flash)가 발생하거나 기계에 과도한 응력이 가해질 수 있다. 대부분의 알루미늄 합금에서는 일반적으로 80~120 MPa 사이가 최적 범위이나, 부품별로 반드시 검증해야 한다.

진공 보조 기술이 게임의 판도를 바꿉니다

압력 밀봉성 또는 열처리 가능성이 요구되는 부품의 경우, 진공 보조 다이캐스팅을 도입하는 것이 투자 가치가 있습니다. 원리는 간단합니다: 금형 채움 전과 채움 중에 캐비티 내 공기를 빼내어, 갇히는 공기의 양을 줄이는 것입니다.

수치가 말해줍니다. 한 연구에 따르면, 다이캐스팅 과정에서 진공을 적용했을 때 불량 주조물 비율이 7.2%에서 2.9%로 감소했습니다. 이는 폐기율이 절반 이상 줄어든 것을 의미합니다. 또 다른 조사에서는 진공과 강화 압력을 병행 적용했을 때 기공률을 최소화함으로써 연신율이 추가로 향상된 것으로 나타났습니다.

진공 수준이 중요합니다. 고진공 다이캐스팅—캐비티를 50mbar 이하로 낮추는 방식—은 가장 깨끗한 결과를 얻지만, 더 정교한 시스템과 더 밀착된 다이 밀봉을 요구합니다. 100–200mbar 범위의 중간 수준 진공도 비용을 낮추면서 확실한 개선 효과를 제공합니다. 핵심은 일관성입니다: 진공은 매 사이클 동일한 시점에 동일한 강도로 적용되어야 하며, 그렇지 않으면 샷 간 변동성이 이점을 약화시킵니다.

그러나 진공은 마법의 해결책이 아닙니다. 부적절하게 설계된 게이트 시스템을 고치거나 잘못된 주입 파라미터를 보완할 수 없습니다. 진공은 단지 ‘가능하게 해주는 요소’일 뿐입니다—좋은 공정 제어를 더욱 향상시킬 수는 있지만, 나쁜 공정 제어를 개선할 수는 없습니다.

기공 발생을 처음부터 막기 위한 금형 설계

다이 자체가 기공 형성에 미치는 영향은 많은 생산 관리자들이 인식하는 것보다 큽니다. 게이트 설계, 러너 배치, 오버플로우 위치는 모두 공기 배출 방식과 금속 유동 경로에 영향을 줍니다.

너무 얇은 게이트는 유동을 제한하고 과도한 유속을 유발하여 금속을 미세하게 분쇄하고 공기를 갇히게 한다. 반면, 너무 두꺼운 게이트는 유속을 낮추지만 부품의 표면 마감 품질을 떨어뜨리고 주기 시간을 늘린다. 적절한 게이트 두께는 충전 시간과 유속 사이에서 균형을 맞추는 것으로, 일반적으로 알루미늄의 경우 벽 두께와 부품 복잡도에 따라 게이트 유속을 30~60m/s로 목표로 한다.

런너 설계 역시 동등한 주의를 기울여야 한다. 연구에 따르면, 런너 단면적을 전략적으로 조정하는 것—특히 인게이트 근처에 수축부를 도입하는 것—이 다공성 결함의 전구체를 제거하는 방식으로 금속 유동을 조절할 수 있다. 이 방법은 금속이 캐비티에 진입하기 직전의 난류를 효과적으로 줄이는 ‘유량 조절’ 역할을 한다.

오버플로우 및 벤트는 다공성 감소를 위한 묵묵한 영웅들이다. 적절히 배치된 오버플로우는 공기와 오염된 금속이 부품 캐비티 외부로 빠져나갈 수 있는 경로를 제공한다. 벤트는 공기가 빠져나가도록 충분히 깊어야 하되, 금속은 통하지 않도록 해야 한다. 일반적인 경험칙은 알루미늄의 경우 벤트 깊이를 약 0.05–0.10 mm로 하고, 전체 벤트 면적은 캐비티 용량에 맞추는 것이다.

금형 선택이 다공성에 미치는 영향을 빠르게 확인할 수 있는 참고 자료:

샷 슬리브 및 플런저 점검: 간과되기 쉬운 요소

더러워지거나 마모된 샷 슬리브는 기공 발생의 주요 원인이다. 이유는 다음과 같다: 용융 알루미늄을 샷 슬리브에 주입할 때마다 표면에 미세한 산화물 슬래그가 형성된다. 이 슬래그는 주입 과정에서 금속 앞쪽으로 밀려나간다. 슬리브를 정기적으로 청소하지 않으면 슬래그가 축적되어 유동 중에 혼입되며, 이로 인해 기공이 발생한다.

플런저 끝부분의 상태도 중요하다. 마모된 끝부분은 금속이 그 사이로 새어 나가게 하여 주입 프로파일을 교란시키는 '끼어들기' 유동을 유발하고 공기를 포획하게 한다. 플런저 끝부분은 누출이 시작될 때만 교체하는 것이 아니라, 정기적인 주기에 따라 교체해야 이러한 문제를 방지할 수 있다.

윤활은 또 다른 변수이다. 주입 슬리브 내 윤활제가 과도하게 많으면 용융 알루미늄과 접촉할 때 기화되어 기체를 발생시키고, 이 기체는 최종적으로 기공으로 남는다. 반면 윤활제가 부족하면 금속 간 마찰로 인한 갈링(galling)이 발생하고 마모가 가속화된다. 적정 윤활제 양은 주입 슬리브의 지름과 사이클 시간에 따라 달라지지만, 일반적인 출발점은 눈에 띄는 웅덩이 없이 얇고 고르게 박막을 형성할 정도의 양이다.

중서부 지역의 한 주조업체가 이 교훈을 매우 힘든 방식으로 배웠다. 이 업체는 900톤 냉간실 압출기에서 자동차 변속기 하우징을 생산하면서 8% 이상의 기공 관련 불량률을 겪고 있었다. 수주간 사출 조건을 수차례 조정했으나 개선 효과는 미미했다. 결국 주입 슬리브를 분해해 점검한 결과, 주입구 부근에 0.3mm의 마모 돌기(ridge)를 발견하였다. 슬리브를 교체하고 일관된 윤활 관리 계획을 도입한 후, 한 달 이내에 불량률을 3% 미만으로 낮출 수 있었다. 이 조치에 든 비용은 수천 달러 수준이었으나, 폐기 및 재작업 비용 절감 효과로 인해 6주 만에 투자비를 회수하였다.

합금 선택 및 용해 품질

모든 알루미늄 합금이 다공성 측면에서 동일하게 작동하지는 않는다. A380 또는 ADC12처럼 실리콘 함량이 높은 합금은 유동성이 더 우수하고 공정 오차에 대한 허용 범위가 넓다. 반면 A356 또는 A357처럼 실리콘 함량이 낮은 합금은 기계적 특성이 더 우수하지만 수축 다공성 발생 가능성이 더 높다.

용융 품질은 예측하기 어려운 변수이다. 수소는 용융된 알루미늄에 쉽게 용해되며, 응고 과정에서 이 수소가 용해 상태에서 분리되면 기체 다공성이 형성된다. 알루미늄 내 수소의 용해도는 금속이 냉각됨에 따라 급격히 감소하므로, 용융물에 존재하는 수소는 응고 중 탈출하려는 경향을 보인다. 만약 탈출하지 못하면 기공이 형성된다.

질소 또는 아르곤을 이용한 회전식 탈기법이 표준 대책이다. 일반적인 탈기 사이클은 10~15분 정도 소요되며, 수소 함량을 0.3~0.4cc/100g에서 0.1~0.15cc/100g으로 낮출 수 있다. 다공성 차이는 현미경으로 관찰할 수 있으며 기계적 특성에서도 측정 가능한 영향을 준다.

용융 온도도 중요합니다. 용융 온도를 너무 높게 설정하면 수소 용해도가 증가하고 슬래그 형성이 가속화됩니다. 반대로 온도를 너무 낮게 설정하면 유동성이 감소하고 냉각 불완전 결함(cold shuts) 발생 위험이 커집니다. 대부분의 알루미늄 합금의 경우, 최적 용융 온도는 액상선 온도보다 50–80°C 높은 구간입니다.

언제 ‘충분히 좋음’으로 간주할 것인가

불편한 진실 하나: 고압 다이캐스팅에서 공극률을 완전히 제로로 달성하는 것은 거의 불가능하며, ‘공극률 제로’를 명시하는 것은 보통 잘못된 결정입니다. 북미 다이캐스팅 협회(NAFDA)는 사용자가 적용 목적에 필수적인 수준 이상으로 공극률 한계를 지정하지 말 것을 권고합니다. 공극률 기준을 과도하게 엄격하게 설정하면 실제 가치 없이 비용만 증가시킵니다.

기능에 따라 허용 가능한 다공성 수준을 정의하는 것이 올바른 접근법이다. 장식용 트림 부품은 유압 밸브 본체보다 더 높은 다공성을 허용할 수 있다. 용접되는 부품은 그렇지 않은 부품보다 더 엄격한 제어가 필요하다. 현실적인 기준을 설정하고 파괴 검사 및 X선 검사를 통해 이를 검증하면, 과도한 검사와 불필요한 폐기물이 반복되는 악순환을 막을 수 있다.

양산 규모의 모니터링도 중요하다. 샘플 부품에 대한 정기적인 단면 절단 및 CT 스캔을 실시하면 문제로 이어지기 전에 경향을 조기에 포착할 수 있다. 일주일 동안 평균 다공성이 0.1% 증가하는 것은 즉각적인 불합격 사유가 되지 않을 수 있으나, 공정 중 어딘가에서 편차가 발생하고 있음을 알리는 신호이다. 이를 조기에 발견하는 것이 나중에 수정하는 것보다 비용 효율적이다.
