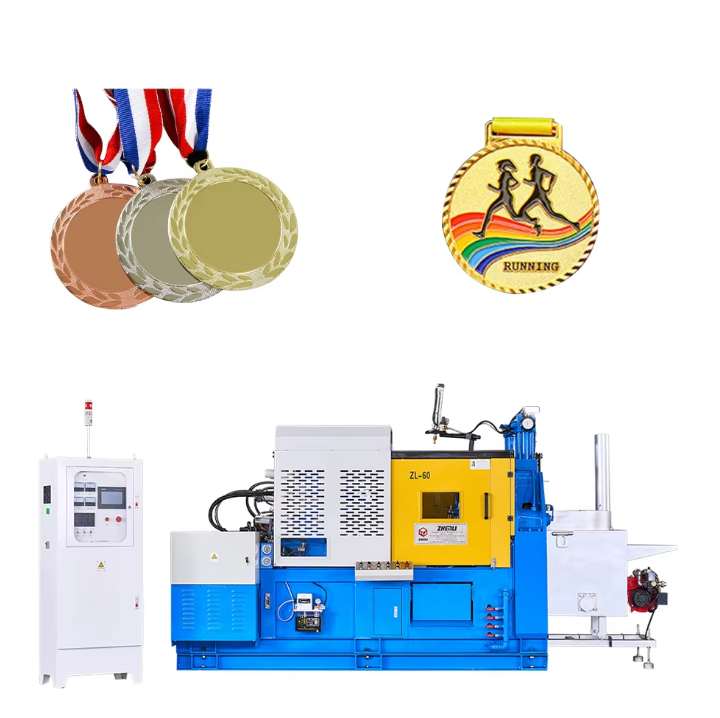

고정밀 부품 제작을 위한 아연 다이캐스팅 기계 세팅 방법

설정 단계가 모든 것을 결정합니다

아연 압출 성형 기계 앞에 서서, 체계적인 설정 절차 없이 정밀 부품을 기대하는 것은, 바이스를 인디케이팅하지 않고 CNC 기계가 공차를 유지한다고 기대하는 것과 같습니다. 그렇게 작동하지 않습니다. 금형 장착에서부터 파라미터 조정, 첫 번째 샷 승인까지의 설정 단계는 전체 양산 주기 동안 기계가 달성할 수 있는 최고 성능 한계를 정해 줍니다.

아연은 정밀 가공에 고유한 이점을 제공한다. 약 420–450°C의 낮은 융점으로 금형에 가해지는 열 응력이 줄어들고 사이클 시간도 단축된다. 뛰어난 유동성 덕분에 얇은 벽면과 복잡한 형상도 최소한의 저항으로 완전히 채워진다. 또한 응고 수축률은 약 0.6%로, 비교적 높은 치수 안정성을 자연스럽게 확보할 수 있다.

하지만 이러한 이점은 기계가 올바르게 설정되었을 때만 실현된다. 부주의한 설정은 아연의 강점을 약점으로 바꾸어 버린다—금형 정렬 불량은 플래시를 유발하고, 노즐 온도 설정 오류는 콜드 셧을 초래하며, 부적절한 사출 조건은 기공을 발생시켜 아연을 선택한 본래 목적을 무색하게 만든다.

금형 장착 및 정렬: 여기서 실패하면 나머지 모든 작업은 무의미하다

금형 장착은 간단해 보인다—고정 플래이트와 이동 플래이트에 금형 반쪽을 볼트로 고정하고, 기계를 닫은 후 주조를 시작하면 된다. 그러나 실제로는 금형 정렬이 정밀도를 결정짓는 핵심 단계이다.

첫 번째 점검은 다이 면 사이의 평행도이다. 분할선을 따라 0.05 mm만 틈이 생겨도 주입 중에 금속이 플래시되어 자재 낭비와 안전 위험을 초래한다. 더 중요한 것은, 비정렬 상태가 다이와 기계의 토글 시스템에 응력을 가해 양쪽 모두의 마모를 가속화한다는 점이다.

다이얼 인디케이터와 레이저 정렬 도구는 그 이유 때문에 표준 장비이다. 정밀 아연 주조 작업을 위해서는 고정 플래턴과 이동 플래턴이 플래턴 폭 300 mm당 0.03 mm 이내로 평행해야 한다. 이 허용 오차는 많은 공장이 인식하는 것보다 훨씬 엄격하며, 초기 설치 시뿐 아니라 매 다이 교체 후에도 반드시 점검해야 한다.

타이 바 프리로드도 주의 깊게 관리해야 한다. 타이 바의 비균일한 신장은 불균형 클램프력을 유발하여 다이 왜곡과 치수 일관성 저하를 초래할 수 있다. 일반적인 절차는 스트레인 게이지로 타이 바 신장을 측정하고, 네 개의 타이 바가 모두 서로 5% 이내의 값을 보일 때까지 프리로드 너트를 조정하는 것이다.

독일에 있는 정밀 아연 주조 공장 한 곳—자동차 전자 부품용 커넥터 하우징을 생산하는 업체—가 이를 매우 비싼 대가로 배웠다. 이 업체는 새로운 다이를 사용해 핵심 치수에서 ±0,03 mm의 정밀도를 유지했으나, 3개월 후 치수가 편차를 보이기 시작했다. 근본 원인은 타이 바 프리로드 드리프트였다. 타이 바를 재교정함으로써 공정을 다시 제어 상태로 되돌릴 수 있었지만, 그 전에 2주 분량의 생산물이 폐기되었다. 교훈: 정렬은 단 한 번 설정하고 잊어버리는 작업이 아니다.

노즐 온도와 구스넥: 고온 영역

아연의 낮은 융점 덕분에 대부분의 응용 분야에서 핫챔버 기계가 자연스러운 선택이다. 구스넥과 노즐 어셈블리는 용융 아연 용탕에 잠겨 있어, 금속이 사출 직전까지 온도를 유지할 수 있다. 그러나 동시에 용탕과의 근접성은 온도 조절에 어려움을 초래한다.

노즐 온도는 노즐 끝부분에서 조기 응고가 일어나지 않도록 용융 욕조 온도보다 약 10–20°C 높아야 한다. 너무 높으면 아연이 더 빠르게 산화되어 주조물에 혼입되는 드로스가 생성된다. 너무 낮으면 금속이 노즐 내부에서 응고되어 단축 사출 또는 냉각 틈새가 발생한다.

구스넥 자체는 침식 여부를 정기적으로 점검해야 한다. 아연은 알루미늄보다 부식성이 낮지만, 수십만 사이클 동안 사용하면 구스넥 내경이 여전히 마모된다. 마모된 내경에서는 플런저를 우회해 금속이 유입되어 사출 압력이 감소하고, 각 사출량이 불일치하게 된다. 이 현상의 전형적인 징후는 사출 간 무게 변동 폭이 서서히 커지는 것이다. 내경 마모량이 0.2 mm를 초과할 경우 구스넥 슬리브를 교체하면 이러한 편차를 방지할 수 있다.

열전대 배치가 여기서 중요합니다. 용탕의 온도를 측정하는 것만으로는 충분하지 않습니다. 노즐과 구스넥 각각에 별도의 열전대를 설치해야 하며, 유동 경로에 가까이 위치시켜야 합니다. 현명한 운영자는 설정 변경 후 처음 10회 사출 동안 온도 프로파일을 추적하기도 하는데, 이는 냉각된 다이의 열용량이 노즐에서 열을 흡수하여 모든 부위가 안정될 때까지 온도가 변동되기 때문입니다.

0.1mm 미만 정밀 사출을 위한 사출 조건

아연 핫챔버 기계의 사출 단계는 알루미늄 콜드챔버 시스템과 작동 방식이 다릅니다. 플런저가 금속을 구스넥을 통해 상향으로 밀어내고, 노즐을 거쳐 게이트를 통과해 캐비티로 주입합니다. 각 단계마다 고유한 파라미터 세트가 필요합니다.

1단계(느린) 사출 속도는 금속을 고오스넥을 통해 흐르게 하되 난류를 발생시키지 않도록 한다. 아연의 경우 일반적으로 0.2–0.4 m/s 범위에서 작동한다. 너무 빠르면 공기가 혼입되고, 너무 느리면 금속이 게이트에 도달하기 전에 냉각된다. 2단계(빠른) 사출으로 전환되는 시점은 금속이 게이트에 도달할 때이며, 정확한 위치는 사출 슬리브와 고오스넥의 기하학적 구조에 따라 달라지지만 보통 플런저 위치로 결정된다.

2단계 사출 속도는 충전 시간을 결정한다. 벽 두께가 2 mm 미만인 정밀 아연 부품의 경우, 50 밀리초 이하의 충전 시간이 일반적이다. 이를 위해서는 게이트 유속이 40–60 m/s 범위여야 한다. 이러한 속도를 달성하면서 미스트나 원자화를 방지하려면 반응성이 뛰어난 유압 시스템과 잘 조정된 가속 프로파일을 갖춘 기계가 필요하다.

아연의 압력 증폭 단계에서의 압력은 알루미늄보다 낮으며, 일반적으로 10–20 MPa이다. 그러나 수축 공급을 위해서는 여전히 이 압력이 중요하다. 아연은 수축률이 낮기 때문에 압력 증폭 단계가 짧지만, 이를 완전히 생략하면 두꺼운 부위에 기공이 발생할 수 있다. 경험칙으로는, 캐비티 충전 완료 후 0.2–0.5초간 압력 증폭을 적용하고, 게이트 응고까지 유지해야 한다.

아연과 알루미늄의 공정 조건 범위를 나란히 비교한 표:

냉각: 치수를 결정하는 변수

냉각은 부품을 탈형할 수 있는 시점을 결정하지만, 더 중요한 것은 최종 치수를 결정한다는 점이다. 불균일한 냉각은 차별적 수축을 유발하여 다른 모든 조건이 완벽하더라도 치수가 허용 범위를 벗어나게 한다.

아연의 비교적 높은 열전도율(약 110 W/m·K로 알루미늄의 160 W/m·K에 비해 낮음)은 주조물에서 열이 빠르게 방출됨을 의미한다. 이는 사이클 시간 단축에는 유리하지만 냉각 시스템에 대한 부담은 증가시킨다. 다이 내 냉각수 통로는 부품 표면 전반에 걸쳐 열을 균등하게 제거할 수 있도록 배치되어야 한다.

핵심 원칙: 두꺼운 부분을 얇은 부분보다 더 적극적으로 냉각해야 한다. 두꺼운 부분은 냉각 속도가 느리고 수축량이 크기 때문에 얇은 부분과 동일한 응고 속도를 유지하려면 더 강력한 냉각 능력이 필요하다. 그렇지 않으면 부품이 휘어지거나 내부 응력이 발생해 탈형 후 치수 편차가 나타날 수 있다.

각 냉각 회로에 설치된 온도 조절 장치(TCU)를 통해 작업자가 정밀 조정할 수 있다. 일반적인 정밀 아연 다이캐스트 금형은 6~12개의 독립 냉각 회로를 가지며, 각 회로는 개별 TCU를 갖춘다. 설정 온도는 회로마다 달라지는데, 게이트 부위는 용융금속의 유동성을 유지하기 위해 상대적으로 높은 온도로 운영되며, 이젝터 측은 이젝션 속도 향상을 위해 낮은 온도로 운영된다. 이러한 온도를 ±2°C 이내로 안정화하면 치수 변동의 주요 원인을 제거할 수 있다.

오하이오주에 위치한 한 공장은 전동 공구용 아연 다이캐스트 기어를 생산하면서 교대 시작 시점과 종료 시점 사이에서 보어 지름의 편차 문제를 겪었다. 아침에는 명목상 치수로 제작되었으나, 오후에는 0.02mm 작아지는 현상이 발생했다. 원인은 하루가 갈수록 상승하는 공장 내 냉각수 온도였고, 금형의 냉각 회로는 이를 보상하지 못했다. 18°C로 냉각수 온도를 일정하게 유지하는 냉각기 설치 후, 이 편차는 완전히 사라졌다.

이젝션 및 윤활: 최종 정밀 게이트

부품 탈형은 문제가 생기지 않는 한 평범한 과정처럼 보인다. 다이에 붙어 있는 부품은 탈형 중 왜곡되며, 이 왜곡은 영구적인 치수 오차로 남는다. 탈형 핀의 배치, 탈형력, 탈형 시점 모두 중요하다.

탈형 핀은 부품 표면 전체에 균일하게 힘을 전달할 수 있도록 배치해야 한다. 불균일한 탈형은 부품에 응력을 가해 얇은 부분을 갈라뜨릴 수 있다. 일반적으로 중요한 표면에는 최소 네 개의 핀을 배치하며, 탈형 하중을 균형 있게 분산시킬 수 있도록 위치를 정한다.

윤활제 도포는 보통 주목받는 것보다 더 세심한 주의가 필요하다. 아연 다이캐스팅에서 윤활제는 세 가지 역할을 한다: 부품이 다이에서 쉽게 분리되도록 돕고, 사출 사이마다 다이 표면을 냉각시키며, 솔더링(아연이 다이 강재에 달라붙는 현상)을 방지한다. 윤활제를 과도하게 도포하면 기공과 표면 결함이 발생하고, 부족하게 도포하면 부품이 붙는 현상과 다이 수명 단축을 초래한다.

최적의 분사 위치는 부품의 형상에 따라 달라지지만, 일반적으로 캐비티 표면 전체에 0.01~0.02mm 두께의 얇고 균일한 필름을 형성하는 분사 패턴을 초기 설정 기준으로 삼는 것이 좋습니다. 아연 가공에는 수성 윤활제가 주로 사용되는데, 이는 깨끗이 증발하고 시간이 지남에 따라 잔여물이 축적되지 않기 때문입니다. 분사 시간과 용량은 부품이 젖은 외관을 남기지 않고 깔끔하게 탈형될 수 있도록 조정해야 합니다.

추가로 한 가지 더: 윤활제 배합 성분이 중요합니다. 아연 합금은 특정 첨가제에 민감합니다. 일부 윤활제에는 고온에서 아연과 반응하는 황 화합물이 포함되어 있어 표면 변색을 유발하며, 극단적인 경우 입계 부식까지 초래할 수 있습니다. 신뢰할 수 있는 공급업체의 검증된 배합 제품을 사용하고, 양산에 앞서 시험 성형을 통해 적합성을 확인하면 이러한 위험을 피할 수 있습니다.

공정 모니터링 및 최초 부품 승인

규율 있는 첫 번째 시험 검사 없이는 어떤 설정도 완료될 수 없다. 몇 개의 샘플 사출을 실행하고 벤치에서 치수를 확인하는 것만으로는 충분하지 않다. 첫 번째 시험 부품은 공정이 정상 상태에 도달했을 때의 상황을 반영해야 한다. 즉, 다이 온도, 노즐 온도, 유압 오일 온도가 안정화될 만큼 충분한 워밍업 사출을 수행해야 한다.

정밀 아연 부품 가공의 경우, 이 워밍업 기간은 일반적으로 부품 크기와 다이 질량에 따라 20~50회 사출 정도 소요된다. 열적 안정화 이전에 부품을 측정하면 잘못된 데이터를 얻게 된다. 온도가 안정화됨에 따라 치수가 변화하며, 초기 사출 부품을 기준으로 승인하면 나중에 반드시 문제가 발생한다.

통계적 공정 관리(SPC)는 정밀 아연 주조에서 빠르게 투자 대비 효과를 보인다. 주요 치수를 정기적으로(50회 또는 100회 주조마다) 모니터링하면 폐기물이 발생하기 전에 공정 편차를 조기에 감지할 수 있다. 관리 한계는 도면의 허용 오차가 아니라 공정 능력에 근거해 설정해야 한다. Cpk가 1.5인 공정과 Cpk가 0.8인 공정은 서로 다른 모니터링 방식이 필요하다.

금형 정렬 검증, 노즐 온도 프로파일링, 냉각 회로 균형 조정, 열 안정 상태에서의 첫 번째 시험 부품 승인을 포함하는 체계적인 세팅 절차는 정밀 작업에 있어서 선택이 아니라 필수 조건이다. 이러한 단계를 생략하는 업체는 매일 문제 해결에 시간을 쓴다. 반면, 이 절차를 체계적으로 수행하는 업체는 검사 통과 부품을 안정적으로 생산한다.
