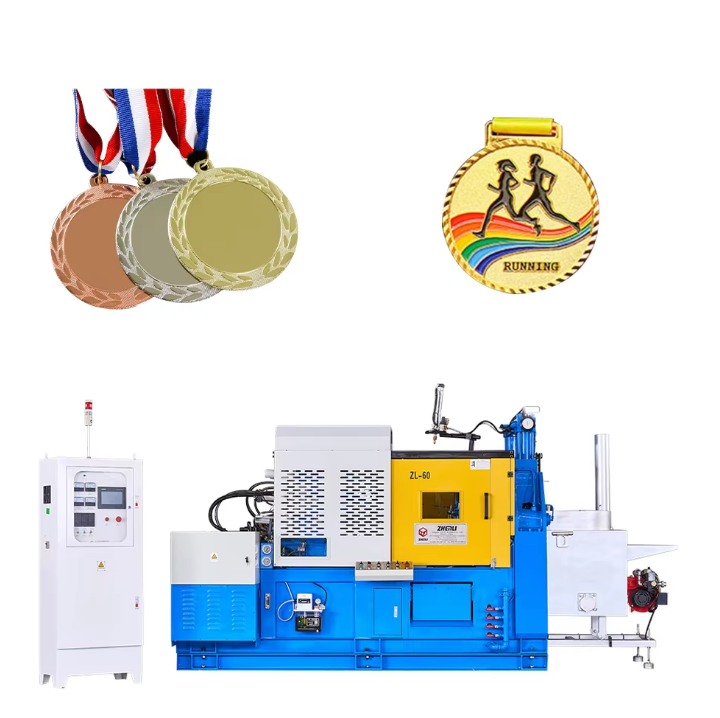

다이캐스팅에서 표면 마감에 관한 대부분의 논의는 연마, 터블링 또는 코팅과 같은 후가공 공정에 초점을 맞춥니다. 그러나 이는 더 큰 기회를 놓치는 것입니다. 기계 자체가 주조된 알루미늄 부품의 표면 거칠기 수준을 직접적으로 결정하는 핵심적인 역할을 합니다. 기계의 공정 파라미터를 정확히 설정하면, 2차 가공 공정이 급격히 줄어듭니다. 반대로, 파라미터 설정이 부정확하면 후가공으로는 어느 정도도 이를 완전히 보완할 수 없습니다.
주입 속도 및 유동 전선 문제
알루미늄 다이캐스팅 부품의 표면 결함은 종종 용융 금속이 캐비티 내로 충진되는 방식에서 비롯됩니다. 주입 속도가 너무 낮으면 용융 금속이 캐비티의 먼 쪽 끝에 도달하기 전에 냉각되어 냉각 틈새(cold shuts) 및 유동 선(flow lines)을 형성하며, 이로 인해 표면이 손상됩니다. 반대로 주입 속도가 너무 높으면 금속 흐름이 난류 상태가 되어 공기를 포획하게 되고, 이는 가공 후 물집(blisters) 또는 피팅(pitting) 형태로 나타나는 표면 기공성을 유발합니다.
최적 포인트는 합금 종류와 부품의 형상에 따라 달라집니다. 자동차 및 소비재 부품 제조에 흔히 사용되는 A380 알루미늄의 경우, 얇은 벽면 섹션에 대해 2–4 m/s 범위의 주입 속도를 적용하면 일반적으로 최상의 표면 품질을 얻을 수 있습니다. 두꺼운 섹션은 표면 품질 저하 없이 더 높은 속도를 허용할 수 있으나, 이 허용 범위는 많은 작업자들이 예상하는 것보다 좁습니다.
사출 성형기의 열적 일관성 유지 역할
표면 마감 품질은 다이 온도에 매우 민감합니다. 다이 온도가 너무 낮으면 금속이 지나치게 빠르게 응고되어 거칠고 무광택인 표면이 형성됩니다. 반대로 다이 온도가 너무 높으면 금속이 과도하게 오랫동안 유동 상태를 유지하게 되어 '솔더링(soldering)' 현상—알루미늄이 다이 표면에 붙는 현상—이 발생하며, 이로 인해 찢어지고 불규칙한 표면 마감이 남게 됩니다.
다이 전체에 걸쳐 정밀한 온도 제어가 가능한 기계(단일 열전대 측정값이 아니라 구역별로 개별 조절되는 방식)는 더욱 일관된 표면 품질을 제공합니다. 양산 환경에서 수집된 데이터에 따르면, 다이 온도 변동 범위가 ±10°C를 초과할 경우 표면 조도(Ra)가 최대 50%까지 증가할 수 있습니다. 폐루프 열 관리 시스템을 갖춘 기계는 이러한 온도 변동을 ±3°C 이내로 유지하여, 다이에서 탈형된 부품의 표면 조도(Ra) 값을 일반적으로 1.6~3.2 μm 범위로 유지하며, 후속 기계 가공이 불필요해지는 경우가 많습니다.
클램핑력과 표면 마무리 품질은 서로 연관되어 있습니다
이 연관성은 현장 작업자들 사이에서 종종 놀라움을 줍니다. 클램핑력이 부족하면 사출 과정 중 다이가 약간 분리되어 캐비티 형상이 변화하고 금속 유동 패턴이 왜곡됩니다. 그 결과는 단순한 플래시(flash)뿐 아니라, 분할선(parting line)을 따라 및 유동 전선(flow front)의 방향이 바뀌는 영역에서 표면 마무리 품질이 저하되는 것입니다.
이 관계는 비선형적입니다. 요구되는 클램프 힘보다 10% 낮은 클램프 힘을 적용할 경우, 부품의 80%는 허용 가능한 품질로 생산될 수 있지만, 나머지 20%는 가시적인 표면 결함을 보일 수 있습니다. 대량 생산 환경에서는 이 20%의 불량률은 감당할 수 없습니다. 설정값의 ±1% 이내에서 클램프 힘을 유지하는 기능—정밀 설계된 기계에서 제공되는 기능—은 표면 관련 불량률을 거의 제로 수준으로 낮춥니다.
기계 설계가 다이 수명 및 표면 품질에 미치는 영향
다이 마모가 진행됨에 따라 표면 마감 품질이 저하됩니다. 다이 표면의 긁힘, 움푹 패인 자국, 침식 등은 주조물 표면에 직접 전달됩니다. 다이 마모를 최소화하는 기계는 양호한 표면 마감 품질을 유지하는 다이의 사용 기간을 연장시킵니다.
|
기계 특징
|
표면 마감에 미치는 영향
|
메커니즘
|
|---|---|---|
|
정밀 클램프 제어
|
플래시 및 분할선 결함 감소
|
사출 중 다이 정렬 유지
|
|
폐루프 열 관리
|
용접 현상(soldering) 및 냉각 불량(cold shuts) 방지
|
다이 온도를 ±3°C 이내로 유지
|
|
제어된 사출 프로파일
|
난류 및 다공성 최소화
|
충전 패턴 최적화
|
|
균일한 도포를 위한 다이 스프레이 시스템
|
붙음 현상 및 드래그 흔적 감소
|
일관된 탈형 보장
|
|
유압 안정성
|
압력 급증 방지
|
충전 중 캐비티 압력 유지
|
콜드 챔버 기계는 핫 챔버 기계에 비해 알루미늄 부품의 표면 마감 일관성이 일반적으로 우수한데, 이는 샷 슬리브의 낮은 작동 온도로 인해 다이에 가해지는 열 응력이 감소하기 때문입니다. 콜드 챔버 몰드는 주요 재정비가 필요한 시점까지 80,000~120,000사이클을 수행할 수 있는 반면, 핫 챔버 시스템은 이보다 약 절반 정도의 사이클만 가능합니다. 다이 수명이 길어질수록, 다이의 사용 기간 동안 사양 내 표면 마감 품질을 유지하는 부품 수가 증가합니다.
실제 사례: 소비자 전자기기 하우징
고급 소비자용 전자제품을 위한 알루미늄 케이스를 제조하는 업체가 지속적인 표면 품질 문제에 직면했다. 해당 부품은 이차 연마 공정을 피하기 위해 주조 후 바로 적용 가능한 표면 조도(Ra) 1.6 μm 이하의 마감 품질을 요구했으나, 이차 연마는 상당한 비용 증가와 작업 시간 증가를 초래했다. 기존의 280톤 압출기에서 생산된 부품의 Ra 값은 2.8~4.5 μm 범위로, 불일관적이었으며 종종 사양을 충족하지 못했다.
조사 결과, 기계 관련 요인이 세 가지 확인되었다: 사출 프로파일이 충전 종료 시 프로그래밍된 감속 대신 일정 속도로 설정되어 있었고, 다이 온도가 캐비티 내에서 ±15°C 범위로 변동되었으며, 유압 오일의 온도 상승으로 인해 교대 근무 중 클램프 압력이 약 5% 정도 편차를 보였다. 프로그래머블 사출 프로파일링 기능, 구역별 다이 가열 기능, 폐루프 클램프 제어 기능을 갖춘 기계로 교체한 결과, 표면 조도가 일관되게 1.8–2.2 μm Ra 수준으로 개선되었다. 이로 인해 2차 연마 공정이 제거되어 연간 200만 개 생산량 기준 부품당 약 $0.85의 비용 절감 효과를 달성하였다.
주조 후 바로 적용 가능한 마감 처리의 실용적 한계
최고 성능의 기계라 하더라도 다이에서 바로 거울처럼 매끄러운 표면을 생산할 수는 없습니다. 이 공정의 물리적 한계—이젝터 핀 자국, 게이트 흔적, 그리고 다이 자체의 고유한 표면 질감—은 주조 직후의 조도(Ra)에 하한선을 설정합니다. 알루미늄 합금의 경우, 일반적인 주조 직후 표면 조도는 Ra 2.5~6.3 μm 범위이며, 최첨단 고압 다이캐스팅(HPDC) 시스템은 최적 조건에서 Ra 1.0~2.5 μm를 달성할 수 있습니다.
이 범위 이하의 조도를 얻기 위해서는 2차 가공 작업이 필요하게 됩니다. 그러나 주조 후 추가 가공 없이 어느 정도까지 조도를 낮출 수 있는지는 기계의 성능에 따라 결정됩니다. 정밀한 제어 기능을 갖춘 잘 조정된 기계는 일관되게 해당 범위의 하한선 근처에서 부품을 생산하므로, 연마, 텀블링 또는 기계 가공 등의 후처리 작업을 줄이거나 아예 생략할 수 있습니다.
젠틀리(Zhenli)와 같은 기계 제조사는 냉각 챔버 알루미늄 주조 라인을, 최종 주조 표면 품질을 실현 가능한 범위의 하한선까지 끌어올릴 수 있도록 필요한 제어 시스템과 함께 설계한다. 이는 표면 품질 문제가 주조 후 처리 단계의 문제가 아니라, 기계에서 시작되는 주조 자체의 문제임을 인식하기 때문이다.
