현장 작업장으로 걸어 들어가서 10명의 운영자에게 클램핑력이 무엇을 하는지 물어보면, 9명은 “금형을 닫아 유지하는 역할”이라고 대답할 것입니다. 이는 기술적으로 맞지만, 핵심을 놓치고 있습니다. 클램핑력은 단순히 다이의 두 부분이 분리되지 않도록 고정하는 것 이상의 의미를 지닙니다—이는 주입 과정 중 캐비티 내부 전체 압력 환경을 제어하는 것을 의미합니다. 이를 잘못 설정하면 기계의 다른 어떤 요소도 중요하지 않게 됩니다. 부품 품질, 금형 수명, 생산 가동 시간 등은 모두 이 하나의 숫자에 귀결됩니다.
사출 시 클램핑력이 실제로 수행하는 역할
용융 금속이 200 MPa를 초과할 수 있는 압력으로 다이 캐비티에 주입될 때, 두 다이 반쪽을 서로 밀어내려는 개방력을 발생시킵니다. 클램프 힘(clamping force)은 이 개방력을 상쇄합니다. 클램프 힘이 부족하면 다이가 약간 벌어지며, 때로는 단지 수천 분의 1mm만 벌어지기도 합니다. 이 미세한 간격은 용융 금속이 플래시(flash) 형태로 누출되기 충분하며, 이는 부품을 손상시키고 종종 다이 표면을 손상시킵니다.
그러나 적절한 클램프 힘은 플래시 방지 이상의 역할을 합니다. 이 힘은 적절한 충진 및 응고를 위해 필요한 캐비티 내 압력을 유지합니다. 다이가 단단히 닫혀 있으면 금속이 캐비티 전체를 완전히 채우고, 응고 과정 중 유지되는 압력은 기공률을 감소시킵니다. 그 결과 부품은 밀도가 높아지고 기계적 특성이 향상되며 내부 공극이 줄어듭니다.
클램프 힘을 잘못 설정했을 때의 비용
대호수 지역의 1차 자동차 부품 공급업체는 변속기 하우징 프로그램을 통해 이 교훈을 배웠다. 엔지니어링 팀은 부품의 예상 투영 면적과 가정된 캐비티 압력 40 MPa를 기준으로 클램프력 800톤의 사출 성형기를 지정하였다. 생산은 처음 몇 달 동안 원활하게 진행되었으나, 이후 플래시(flash)가 간헐적으로 발생하기 시작하였다. 팀은 사출 조건을 조정하고, 다이 스프레이 패턴을 변경하며, 심지어 이젝터 핀까지 교체하였으나 모두 효과가 없었다.
근본 원인은 유압 압력 공급의 12% 변동으로 인해 특정 사출 시 실제 클램프 힘이 720톤 이하로 떨어졌다는 것으로 밝혀졌다. 이 수준에서는 사출 압력에 의한 개방력이 클램프력을 초과하여 미세한 분리(micro-separation)가 발생하였다. 해결 방안으로는 기계의 유압 시스템을 업그레이드하고 클램프 압력 곡선을 재교정하는 것이 필요했다. 총 비용은 정비 중단, 재작업 및 유압 시스템 업그레이드를 포함해 약 85,000달러였다. 원래 선택된 기계는 계산된 최소 요구값보다 여유 용량(안전 여유)이 전혀 없었다.
적정 클램프 힘을 계산하는 방법
NADCA 지침에 근거한 산업 표준 접근법은 부품의 투영 면적(projected area)—즉, 금형 개방 방향에서 보는 주조 부품의 면적—에서 출발한다. 이 면적에 해당 합금에 필요한 특수 캐비티 압력(specific cavity pressure)을 곱한 후 안전 계수(safety factor)를 추가한다. 알루미늄 합금의 경우 캐비티 압력은 일반적으로 30~55MPa 범위이며, 얇은 벽 두께의 아연 부품은 75MPa 이상이 필요할 수도 있다.
계산은 다음과 같습니다:
클램프력 = 투사 면적 × 캐비티 압력 × 안전 계수
대부분의 양산 엔지니어는 주입 중 발생하는 압력 급증 및 용융 온도 변동을 고려하여 20%의 안전 여유를 적용합니다. 일부 공장에서는 중요 부품 또는 대량 생산용 응용 분야에 대해 30~50%의 안전 여유를 사용하기도 합니다. 적절한 여유율은 부품 형상, 합금 종류 및 기계 유압 시스템의 일관성에 따라 달라집니다.
|
합금 유형
|
일반적인 캐비티 압력(MPa)
|
권장 안전 마진
|
|---|---|---|
|
알루미늄(A380, A360)
|
30–55
|
20–30%
|
|
아연(박벽)
|
75+
|
20–25%
|
|
마그네슘
|
40–60
|
20–30%
|
|
구리/황동
|
60–80
|
30–40%
|
과도한 클램프력 역시 문제를 유발합니다
반대 방향의 오류—즉, 클램프력을 과도하게 설계하는 것—도 자체 고유의 단점을 동반합니다. 과도한 클램프력은 다이와 기계의 타이 바를 과도하게 가압하여 이 둘 모두의 마모를 가속화시킵니다. 시간이 지남에 따라 타이 바는 신장되어 프리로드를 잃게 되는데, 이는 기계의 정격 클램프력에도 불구하고 실질적인 클램프력이 감소하는 결과를 초래합니다. 또한 과도한 클램프 압력을 받는 다이는 열 피로가 빨라지고 분할선을 따라 균열이 더 빨리 발생합니다.
에너지 소비도 또 다른 고려 사항입니다. 정격 클램프력의 90%로 작동하는 기계는 정격 클램프력의 70%로 작동하는 기계에 비해 유압 동력 소비가 눈에 띄게 증가합니다. 대량 생산 환경에서는 이러한 차이가 누적됩니다. 한 연구에 따르면, 클램프력을 정격치보다 20% 과다 설계할 경우 기계 수명 동안 에너지 소비가 약 12–15% 증가하지만, 부품 품질 향상에는 아무런 상응하는 이점이 없습니다.
클램프력은 다른 모든 요소와 상호작용합니다
클램프력은 고립된 상태에서 작동하지 않습니다. 이는 사출 속도, 다이 온도, 심지어 탈형제 도포 방식과도 상호작용합니다. 정밀한 클램프 제어 기능(즉, 설정 클램프력을 목표값의 ±1% 범위 내에서 유지할 수 있는 능력)을 갖춘 기계는, 정격 톤수가 동일하더라도 허용 오차가 느슨한 기계보다 더 일관된 결과를 제공합니다.
이것이 바로 일부 800톤 기계가 다른 800톤 기계보다 성능을 발휘하는 이유입니다. 정격 수치는 단지 최대값일 뿐입니다. 더 중요한 것은 유압 유체가 가열되고 부품이 마모되는 상황에서도 반복적으로 그 힘을 일관되게 전달할 수 있는 기계의 능력입니다. 폐루프 클램프 제어 및 실시간 힘 모니터링 기능을 갖춘 기계는 이러한 일관성을 제공합니다. 반면 이러한 기능이 없는 기계는 운영자로 하여금 추측에 의존하게 만듭니다.
현장 관점
클램핑 힘이 부족한 기계는 플래시(불량), 치수 편차, 도구 수명 단축 등을 통해 고장 징후를 나타냅니다. 반면 클램핑 힘이 과도한 기계는 조용히 에너지를 낭비하고 자체 서비스 수명을 단축시킵니다. 예측 가능성을 요구하는 생산 환경에서는 이 두 경우 모두 용납될 수 없습니다.

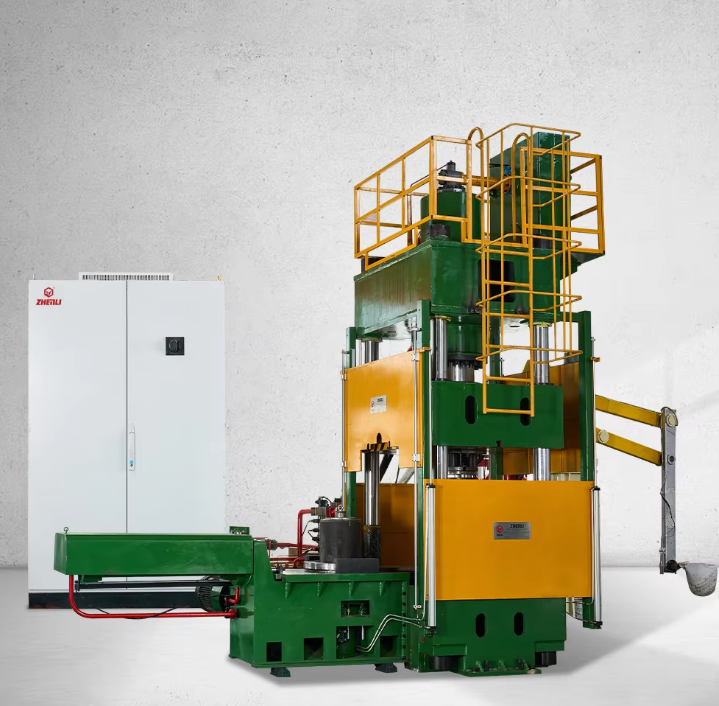

Zhenli와 같은 공급업체는 정밀 유압 제어 및 실시간 모니터링 기능을 갖춘 클램핑 시스템을 설계하여, 장기간의 양산 과정에서도 실제 클램핑력이 엄격한 허용 오차 범위 내에 유지되도록 합니다. 이 목표는 사양서에 명시된 수치를 단순히 달성하는 데 그치지 않고, 실제 작업장 환경에서 매 사이클마다 그 클램핑력을 신뢰성 있게 제공하는 데 있습니다.
