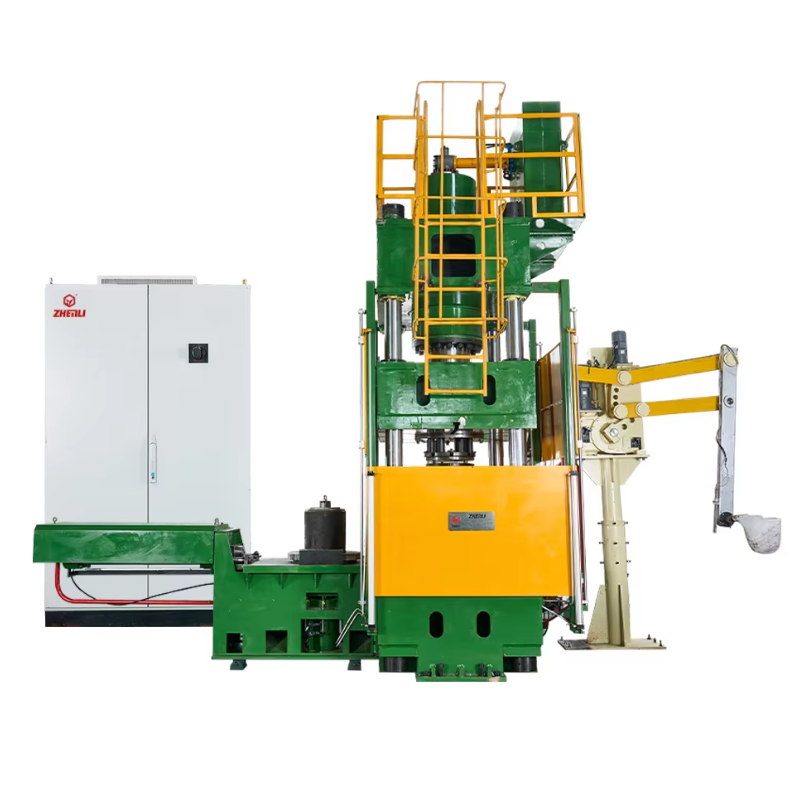

대형 몰드에 열판이 있는 알루미늄 다이캐스팅 기계를 선택해야 하는 이유는 무엇인가요?

대형 부품 주조의 숨겨진 도전 과제

표준 냉각 챔버 기계에서 대형 몰드를 가동하는 것은 장비와 협력하기보다는 오히려 장비와 싸우는 것처럼 느껴질 수 있습니다. 몰드의 온도가 고르지 않게 상승하고, 주입 시간이 너무 길어지며, 세 번째 부품마다 표면 결함이 발생해선 안 되는 상황이 반복됩니다. 문제는 몰드 설계나 알루미늄 합금이 아닙니다. 문제는 바로 몰드를 고정하는 플래튼의 온도—특히 그 온도입니다.

가열식 플래튼은 이러한 상황을 완전히 바꿔놓습니다. 주입이 시작되기 전에도 몰드를 일정한 온도로 유지함으로써 용융 알루미늄이 안정된 열 조건 하에서 캐비티로 유입되도록 합니다. 긴 유동 경로와 복잡한 형상을 가진 대형 몰드의 경우, 이러한 열적 안정성은 사치가 아닙니다. 이는 양질의 부품 생산을 위한 필수 조건입니다.

가열식 플래튼이 실제로 하는 일

플래턴은 금형의 고정 반쪽을 기계에 고정시키는 큰 금속판이다. 표준 기계에서는 플래턴이 가열되지 않는다. 따라서 플래턴은 주변 온도에서 유지되거나, 양산 중 금형으로부터 전달되는 열로 인해 서서히 온도가 상승한다. 이러한 서서한 온도 상승은 플래턴 표면 전체에 열 기울기를 형성하며, 이는 다시 금형 전체에도 열 기울기를 유발한다.

가열식 플래턴은 전기 히터 요소를 플래턴 주조체 내부에 직접 통합하여, 첫 번째 사출 전에 플래턴이 설정된 온도에 도달하고 이를 유지할 수 있도록 한다. 히터 요소는 금형 장착 면 전체에 걸쳐 균일한 온도를 제공하도록 설계된 패턴으로 플래턴 표면 전반에 분포되어 있다. 특히 가로·세로 각각 1미터 이상인 대형 금형의 경우, 이러한 온도 균일성은 매우 중요하다.

대형 금형에서 비가열 플래턴이 야기하는 진정한 문제

가열된 플래텐이 없을 경우 발생하는 현상입니다. 초기 몇 차례 주입 시에는 금형 온도가 작동 온도에 도달하지 않아 알루미늄 용융금속이 너무 빠르게 응고되므로, 충전 부족 및 불량한 표면 마감이 발생합니다. 금형 온도가 상승하기 시작할 때도 플래텐은 여전히 차가워서 금형으로부터 열을 비균일하게 빼앗습니다. 이로 인해 금형 중심부는 가장자리보다 더 높은 온도를 유지하게 되며, 결과적으로 주조물의 응고 속도가 부품 전체에 걸쳐 달라집니다. 이러한 응고 속도 차이는 내부 응력, 휨, 치수 변동을 유발합니다.

소형 금형의 경우 열용량이 작기 때문에 금형 자체가 비교적 빠르게 열적 평형 상태에 도달할 수 있습니다. 그러나 대형 금형의 경우 열용량이 크고, 가열되지 않은 플래텐은 거대한 열 싱크 역할을 합니다. 이는 주입 과정에서 공급되는 열보다 더 빠른 속도로 금형으로부터 열을 빼앗아 지속적인 열 불균형을 초래하며, 이 불균형은 완전히 해소되지 않습니다.

그 결과, 금형 크기가 커질수록 폐기율이 증가한다. 500톤 성형기에서 폐기율이 5%인 작업이 동일한 금형 설계를 적용하더라도 2500톤 성형기에서는 단순히 열 불안정성 때문에 15% 또는 20%로 급증할 수 있다.

가열 플래텐과 주입 품질

가열 플래텐의 이점은 결함 감소를 넘어서는 범위에 있다. 대형 금형의 경우, 주입되는 용융 알루미늄의 양(캐비티 내로 주입되는 용융 알루미늄의 부피)은 게이트에서 부품의 먼 끝까지 이동하면서 냉각된다. 이러한 냉각은 알루미늄의 점도를 변화시켜 캐비티 충진 방식에도 영향을 준다. 먼저 유입되는 금속은 온도가 높아 흐르기 쉬운 반면, 마지막으로 유입되는 금속은 상대적으로 차가워 흐름 자국, 냉각 틈새, 불완전 충진 등의 문제를 일으킬 수 있다.

가열 플래텐은 충진 전 과정 동안 금형 전체를 일정한 온도로 유지하여 주입된 용융 금속이 이동하면서 겪는 온도 저하를 줄여준다. 따라서 유동 전선이 보다 균일하게 유지되며, 캐비티가 더 고르게 충진되고 부품도 더욱 균일하게 응고된다.

가열 플래튼의 경제성

가열 플래튼을 추가하는 비용은 무시할 수 없지만, 매 생산 런에서 15%를 폐기하는 비용 역시 무시할 수 없습니다. 대형 알루미늄 부품(예: 자동차 구조 부품 또는 산업용 하우징)을 주조하는 제조업체가 2,000톤 규모 압출기로 월 15,000개 부품을 생산하는 사례를 분석해 보았습니다. 15%의 폐기율은 매월 2,250개의 부품 손실을 의미합니다. 부품당 평균 가격이 120달러라면, 이는 연간 27만 달러의 폐기 비용입니다.

가열 플래튼을 장착한 기계로 전환함으로써 폐기율이 6%로 감소했습니다. 연간 폐기 비용은 10만 8,000달러로 줄었습니다. 설비 업그레이드 비용은 8개월 이내에 회수되었습니다. 이러한 수치는 가상의 예가 아닙니다. 미국 중서부 지역 자동차 부품 공급업체에서 실시한 실제 생산 감사 결과로, 이 업체는 대형 변속기 하우징의 기공률 및 치수 문제로 어려움을 겪고 있었습니다.

가열 플래텐을 사용하면 해당 라인의 모든 문제를 해결하지는 못했지만, 변동성의 가장 큰 원인 하나는 해소할 수 있었다. 나머지 공정—사출 속도, 압력, 합금 온도—은 열적 기준선이 안정화된 후에 일관되게 조정할 수 있었다.

가열 플래텐이 반드시 필요하지 않은 경우

가열 플래텐은 모든 응용 분야에 적합한 선택이 아니다. 짧은 유동 경로를 가진 소형 금형의 경우 열 용량이 낮아 금형이 빠르게 열적 평형 상태에 도달하므로, 플래텐 온도가 부품 품질에 미치는 영향은 극히 작다. 소형 부품의 대량 생산에서는 가열 플래텐의 비용이 얻어지는 미세한 품질 향상만큼의 가치를 가지지 못할 수 있다.

가열 플래텐의 가치 제안은 특히 대형 금형—플래텐 접촉 면적이 1제곱미터를 초과하고, 유동 경로가 길며, 열 변화에 민감한 복잡한 형상의 금형—에 대해 가장 강력하다. 이러한 응용 분야에서는 가열 플래텐이 사치품이 아니라, 허용 가능한 수율을 달성하기 위한 필수 도구이다.

또한 가열 플래텐은 적절한 유지보수가 필요하다는 점에 주목할 가치가 있습니다. 가열 요소는 유한한 수명을 가지며, 불균일한 요소 고장은 시스템의 목적을 무력화시키는 핫 스팟을 유발할 수 있습니다. 정기적인 점검과 계획된 주기에 따른 교체는 운영 비용의 일부입니다.

가열 플래텐에 대한 결론

대형 알루미늄 다이캐스팅 몰드를 운용하는 모든 공정의 경우, 가열 플래텐이 있으면 좋겠다는 질문이 아니라, 해당 공정이 가열 플래텐 없이 운영할 여유가 있는지 여부가 핵심입니다. 폐기물 감소 효과만으로도 투자비를 충당할 수 있으며, 부품 일관성 향상은 후속 가공 및 재작업 비용을 줄여줍니다.

젠리(Zhenli)와 같은 제조업체는 냉각 챔버 기계 라인 전반에 걸쳐 가열 플래텐 옵션을 도입하고 있으며, 이는 대형 몰드 적용 분야에서 표준 플래텐이 제공할 수 없는 열 제어가 필수적임을 인식한 결과입니다. 이 기술은 검증되었고, 경제성도 명확하며, 대형 부품의 경우 첫 번째 교대부터 수율 차이를 실측할 수 있습니다.
