왜 EV 배터리 하우징 제작에는 고톤수 알루미늄 다이캐스팅 기계가 필수적일까요?

산업을 바꾼 규모 문제

전기차 배터리 하우징은 소형 부품이 아닙니다. 일반적인 전기차 배터리 팩 외함은 길이와 폭이 모두 1미터를 훨씬 넘으며, 복잡한 내부 리브 구조, 장착 포인트, 냉각 채널을 갖추고 있습니다. 이러한 형상을 일체형으로 주조하려면 금형을 단순히 충분한 압력으로 닫는 것 이상의 기능을 갖춘 기계가 필요합니다. 즉, 수천 톤에 달하는 클램프 용량, 알루미늄이 응고되기 전에 거대한 캐비티를 완전히 채울 수 있는 주입 시스템, 그리고 전체 공정을 안정적으로 유지하는 열 관리 기능이 필수적입니다.

전기차 배터리 하우징 제작을 위해 고톤수 알루미늄 다이캐스팅 기계로의 전환은 단순한 트렌드가 아닙니다. 이는 부품 자체의 물리적 요구사항에 대한 직접적인 대응입니다. 약 2500톤 미만의 기계는 해당 크기의 금형을 주입 압력 하에서 안정적으로 닫아 유지할 수 없습니다.

이 맥락에서 ‘고톤수’란 실제로 무엇을 의미하는가

알루미늄 다이캐스팅 분야에서 고톤수는 일반적으로 약 2,000톤부터 시작하여 그 이상으로 증가한다. 전기차(EV) 배터리 하우징 제조에 사용되는 기계는 보통 2,500톤에서 6,000톤 범위에 속하며, 일부 최대 규모의 통합 캐스팅 공정에서는 10,000톤 이상까지 확장되고 있다.

톤수는 클램핑력(clamping force)을 의미하며, 이는 주입 과정 중 금형의 두 부분을 닫아 유지하기 위해 기계가 가하는 압력을 나타낸다. 알루미늄은 100~200MPa의 압력으로 주입된다. 이 압력은 금형 표면에 작용하여 금형을 벌어지게 하려는 힘으로 작용한다. 클램핑력이 부족할 경우 금형이 약간 벌어져 플래시(flash), 치수 오차가 발생하고, 심한 경우에는 부품 전체가 불량해질 수 있다.

배터리 하우징의 경우 투영 면적이 1.5제곱미터 이상일 수 있는데, 이러한 경우 주입 중 금형을 벌리려는 총 힘은 막대하다. 2,500톤 기계는 25,000kN의 클램핑력을 제공한다 그 정도 톤수면 해당 크기의 몰드를 유지하기에 충분하지만, 여유는 거의 없다. 하우징이 점차 커지고 더 고도로 통합되면서 필요 톤수도 함께 증가한다.

왜 배터리 하우징은 다른 자동차 주조 부품보다 더 높은 톤수를 요구하는가

엔진 블록이나 변속기 케이스와 같은 자동차 주조 부품은 수년간 1500톤 및 2000톤 규모의 압출기에서 제조되어 왔다. 그러나 배터리 하우징은 다르다. 이는 크기가 더 크고 벽 두께가 얇으며 내부 형상이 훨씬 복잡하다. 일반적인 EV 배터리 하우징의 벽 두께는 보통 2.0mm 이하이다. 이는 벽 두께가 3mm 이상인 엔진 블록보다 상당히 얇다.

얇은 벽 두께는 알루미늄이 더 빠르게 냉각됨을 의미한다. 빠른 냉각은 금속이 러너나 캐비티 끝단에서 응고되기 전에 주입 공정을 완료해야 함을 의미한다. 대형이며 얇은 벽을 가진 캐비티를 신속하게 채우기 위해서는 높은 주입 속도와 높은 주입 압력이 필요하며, 이 둘 모두 몰드를 닫아두기 위한 높은 클램핑력을 요구한다.

통합 추세가 문제를 더욱 악화시키고 있습니다. 제조사들은 수십 개의 개별 성형 부품과 압출 부품을 하나의 부품으로 통합하는 단일 주조 부품으로의 전환을 추진하고 있습니다. 단일 주조 배터리 하우징은 50개 이상의 개별 부품을 대체하여 용접, 체결 및 조립 공정을 없앨 수 있습니다. 그러나 이 단일 부품은 대체되는 개별 부품들보다 더 크고 복잡하므로, 훨씬 더 높은 클램프력과 보다 정밀한 사출 제어가 필요합니다.

고톤수만 해결할 수 있는 기공 문제

기공은 모든 다이캐스팅의 적이지만, 특히 배터리 하우징에서는 치명적입니다. 기공은 충돌 시 구조적 강도를 저하시키는 약점을 유발합니다. 또한 배터리 셀에 수분과 오염물질이 침투할 수 있는 경로를 제공합니다.

고톤수 기계는 다공성을 두 가지 방식으로 해결합니다. 첫째, 높은 클램프력으로 금형을 보다 단단히 밀봉하여 사출 시 캐비티로 공기가 유입되는 것을 방지합니다. 둘째, 고톤수 기계의 사출 시스템은 더 높은 충전 속도를 달성하도록 설계되어 공기 포획이 발생할 수 있는 시간을 줄입니다.

4000톤 기계는 단순히 유압 시스템이 더 크고 샷 어큐뮬레이터가 더 강력하기 때문에, 2500톤 기계보다 배터리 하우징 금형을 밀리초 단위로 더 빠르게 충전할 수 있습니다. 이 충전 시간 차이는 바로 낮은 다공성과 향상된 기계적 특성으로 이어집니다.

주요 EV 제조사가 배터리 하우징 생산에서 2500톤 기계에서 4400톤 기계로 전환한 결과, 다공성 관련 폐기물이 40% 감소했으며 주조품의 인장 강도가 12% 향상되었다고 보고했습니다. 높은 톤수는 단순히 금형을 닫아 유지하는 데 그치지 않고, 더 빠르고 정밀하게 충전할 수 있도록 하여 밀도가 높고 강도가 우수한 부품을 생산하게 했습니다.

열 관리 과제

배터리 하우징은 단순한 구조용 외함이 아닙니다. 동시에 열 관리 부품이기도 합니다. 많은 설계에서는 배터리 온도를 조절하기 위해 유체를 순환시키는 통합 냉각 채널을 포함합니다. 이러한 채널은 부품에 주조되므로, 금형에는 복잡한 코어와 슬라이드가 필요하며, 이를 완전히 채워야 합니다.

기공이나 불완전 충진 없이 이러한 채널을 채우려면 금속 온도, 충진 속도, 압력을 정밀하게 제어해야 합니다. 고톤수 압출 기계는 일반적으로 보다 정교한 압출 제어 시스템을 갖추고 있습니다—다단계 충진 프로파일, 실시간 압력 모니터링, 그리고 실시간으로 조정 가능한 서보 제어 샷 실린더 등이 이에 해당합니다.

대형 배터리 하우징 몰드의 열 용량은 상당합니다. 몰드 자체가 20톤 이상 무게를 가질 수 있습니다. 이 정도의 강재를 작동 온도까지 끌어올리고 그 온도를 유지하려면 강력한 가열 및 냉각 시스템을 갖춘 기계가 필요합니다. 고톤수 기계는 이러한 열 부하를 처리하도록 설계되어 있으며, 소형 기계는 그러한 부하를 처리할 수 없습니다.

고톤수가 해결책이 아닌 경우

고톤수는 보편적인 해결책이 아닙니다. 예를 들어, 중량이 5kg 미만이고 투영 면적이 0.5제곱미터 미만인 소형 주조물의 경우, 2500톤 기계는 과도한 성능입니다. 장비 비용, 에너지 소비, 그리고 필요한 바닥 공간 등으로 인해 해당 용량이 필요하지 않은 부품에는 실용성이 떨어집니다.

또한 숙련 기간이 필요합니다. 4000톤 기계를 운전하는 것은 1500톤 기계를 운전하는 것과 다릅니다. 사출 파라미터는 더욱 민감해지고, 열 관리는 더욱 복잡해지며, 안전 고려사항도 더 엄격해집니다. 모든 주조공장이 이러한 전환에 대비되어 있는 것은 아닙니다.

그러나 전기차(EV) 배터리 하우징의 경우, 실질적으로 대안이 없습니다. 이 부품은 크기가 너무 크고, 벽 두께가 너무 얇으며, 복잡도가 너무 높아서 소형 장비로 주조하더라도 자동차 산업이 요구하는 품질 및 성능 기준을 충족시킬 수 없습니다.

EV 배터리 하우징용 고톤수 압출 성형기의 핵심 요약

EV 배터리 하우징 제작에 있어 고톤수 알루미늄 다이캐스팅 기계의 필수성은 물리학적 원리에서 기인합니다. 부품 크기가 크고, 벽 두께가 얇으며, 금형 충전 속도가 빨라야 하며, 금형이 닫힌 상태를 유지해야 합니다. 2500톤 미만의 클램프력으로는 이러한 모든 요구 사항을 동시에 충족시킬 수 없습니다.

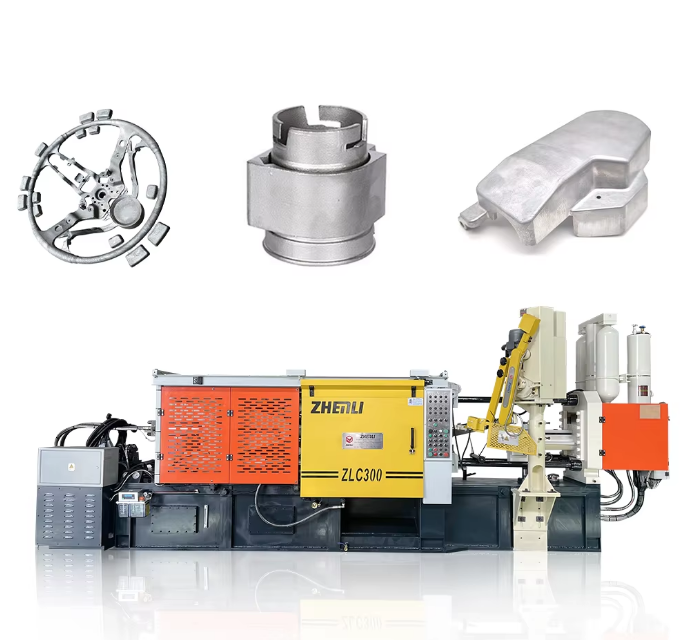

젠리(Zhenli)와 같은 제조사들은 이러한 변화를 인식하고, EV 부품 생산 수요를 충족시키기 위해 클램프력이 1000톤에서 4500톤에 이르는 콜드챔버 방식 압출 성형기를 제공하고 있습니다. 기술은 급속도로 발전하고 있으며, 하우징이 점점 커지고 더 고도로 통합되면서 필요 톤수 요구량도 계속 증가하고 있습니다. 전기차(EV) 공급망에 진입하는 모든 업체에게 있어서 고톤수 설비에 투자할지 여부는 더 이상 논의 대상이 아닙니다. 이제 중요한 질문은 단지 얼마나 빨리 투자할 것인가입니다.
